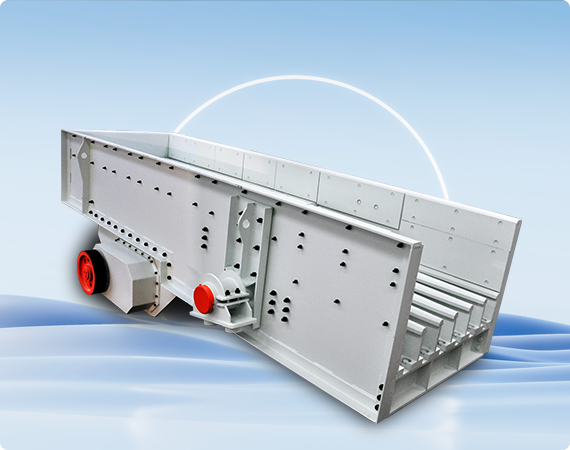

TSW系列振动给料机
TSW系列振动给料机是我公司在总结多年来从事矿山行业设计、生产、销售、服务经验的基础上，结合现代工业科技的发展，广泛吸收国外技术而自主研发和设计的新型给料机。
应用领域：冶金、煤矿、选矿、建材、化工、磨料等行业
产品咨询、获取报价
400-655-1888工作原理

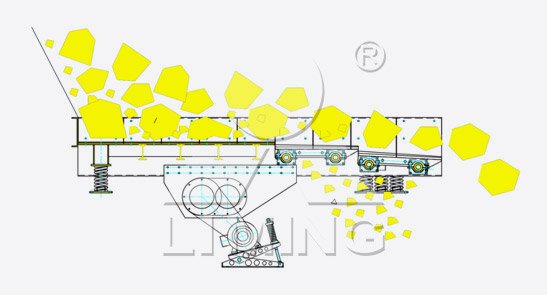

TSW给料机采用惯性式双偏心轴激振器能产生定向激振力。两轴之间有一对传动比为1的齿轮副连接，保障其回转方向相反，转速相等。通过电动机驱动，两偏心轴旋转，由于两轴上的偏心质量和偏心距大小相等，所产生的惯性力在一个方向互相抵消，而在另一个方向互相叠加，从而合成的定向激振力，使与此激振器刚性连接的给料槽体在支承弹簧上做强制振动，物料在振动力的作用下，在料槽上作滑动及抛掷运动，从而使物料前移而达到给料目的。当物料通过槽体上的蓖条时，较小的物料通过蓖条之间的间隙落下，不再经过破碎而直接进入下道破碎工序，从而起到预筛分效果，充分保障破碎设备的破碎效率及能力。
产品特点
-
01结构紧凑，高频激振
结构紧凑，体积小，重量轻；配备双偏心轴激振器，振动频率高，激振力强，辅以二段阶梯式篦条，给料能力大幅提升。
-
02变频电机，给料准确
采用变频电机驱动，易于操作控制，启动和调节更平稳，给料均匀准确，给料速度可与主机联动实现自动反馈给料，保证持续稳定供料。
-
03高质材料，承载力强
侧板及后撑板采用16Mn钢板，底护板及侧护板采用NM360钢板，篦条采用ZGMn13-4高锰钢，承载能力增强。
-
04 工艺优化，效率提高
配备给料篦条，可对物料进行预筛分，同时可根据生产线工艺需求，调节给料篦条间隙，优化工艺，提高效率。
产品参数
表一：TSW系列振动给料机技术参数
| 型号 | 最大进料粒度（mm） | 给料能力（t/h） | 偏心轴转速（rpm） | 料槽尺寸（mm） | 设备重量（t） | 外形尺寸（mm） |
|---|---|---|---|---|---|---|
| TSW0936 | 500 | 130-280 | 750-900 | 960×3600 | 3.95 | 3680×2136×1953 |
| TSW1139 | 600 | 150-350 | 750-900 | 1100×3900 | 4.32 | 3980×2276×1953 |
| TSW1345 | 700 | 250-450 | 750-900 | 1300×4500 | 4.97 | 4580×2570×1980 |
| TSW1548 | 850 | 350-650 | 750-900 | 1500×4800 | 6.57 | 4880×2832×2044 |
| TSW1852 | 1000 | 450-850 | 740-860 | 1800×5200 | 7.43 | 5280×3145×2059 |
| TSW2156 | 1150 | 650-1000 | 700-850 | 2100×5600 | 9.86 | 5680×3520×2359 |
表二：配套设备参数
| 型号 | 三角带 | 电动机 | 变频控制器（kw） | 主轴皮带轮直径（mm） | 电机轮直径（mm） | ||
| 型号 | 数量 | 型号 | 功率 | ||||
| TSW0936 | SPC2800 | 3 | Y2-160L-4 | 15 | 15 | Φ420 | Φ244.6 |
| TSW1139 | SPC2800 | 3 | Y2-160L-4 | 15 | 15 | Φ420 | Φ244.6 |
| TSW1345 | SPC2800 | 3 | Y2-180L-4 | 22 | 22 | Φ420 | Φ244.6 |
| TSW1548 | SPC2800 | 4 | Y2-200L-4 | 30 | 30 | Φ530 | Φ290 |
| TSW1852 | SPC2800 | 4 | Y2-225S-4 | 37 | 37 | Φ570 | Φ290 |
| TSW2156 | SPC2800 | 5 | Y2-225M-4 | 45 | 45 | Φ600 | Φ290 |
注：机器处理能力受诸多因素影响：给料的物理机械性能、给料的形状、给料的方式等。
本机器标定的给料能力以中等硬度岩石堆比重1.6t/m3为准。
