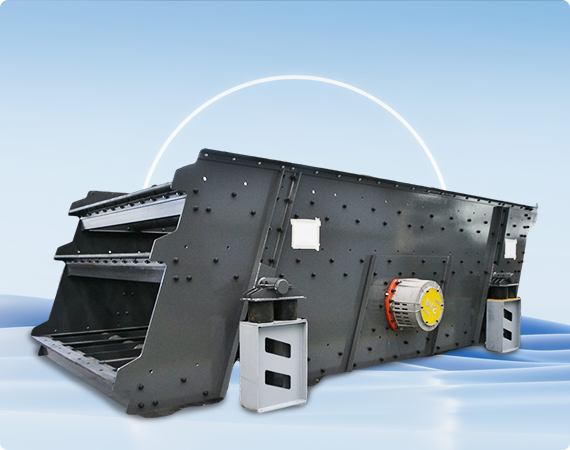

S5X系列圆振动筛
S5X系列圆振动筛采用目前国际成熟的设计理念，适用于重型、中型和精细筛分等各种筛分作业，是处理初级破碎和二级破碎后物料的理想设备，也可用于筛分成品物料。
应用领域：金属矿山、煤炭、砂石骨料、化工、再生资源利用等行业
产品咨询、获取报价
400-655-1888工作原理
S5X圆振动筛主要由筛箱、弹簧支撑组、支座、振动器、传动装置、电机、传动装置支座等部件组成。 S5X圆振动筛是一个以弹簧为支撑弹性元件，以块偏心激振器为振动源，通过偏心块的旋转产生激振力，使筛箱随之产生圆周往复运动的设备。物料在倾斜的筛面上连续做近似圆的弹跳翻滚运动，通过反复的与筛孔进行比较，小于筛孔尺寸的物料透筛，大于筛孔尺寸的物料在筛面上，从而完成筛分过程。
产品特点
-
01模块化设计，通用性高
装配模块化SV激振器，振动强度高达4.2G，处理能力强，筛分效率高，更换只需一小时；同时模块化的设计，使得备件种类减少，通用化程度更高。
-
02整体框架结构，承载能力强
采用整体框架结构搭建，与传统单根横梁设计相比，承载能力更强；且有限元强度分析技术加持，确保重量和强度均衡设计。
-
03高强度防护系统，安全稳定
挠性驱动，保护电机不受冲击；激振器护罩和皮带轮护罩，更安全；聚氨酯护罩、压条、和支撑条防止磨损。
-
04 激光切割技术，无开裂隐患
侧板采用整板激光切割技术，不存在任何形式的焊接，所有加强构件采用高强度扭剪螺栓，安装更便捷、强度更高，同时避免传统焊接方式造成的开裂隐患现象。
产品参数
| 型号 | 筛面规格 (mm) | 层数 | 筛面倾角(°) | 筛孔尺寸 (mm) | 最大给料粒度(mm) | 振动次数(r/min) | 双振幅(mm) | 处理能力(t/h) | 功率(kW) |
|---|---|---|---|---|---|---|---|---|---|
| S5X1545-2 | 1500×4500 | 2 | 18(18-25) | 2-70 | 200 | 800-900 | 7-12 | 45-380 | 11 |
| S5X1545-3 | 1500×4500 | 3 | 18(18-25) | 2-70 | 200 | 800-900 | 7-12 | 45-380 | 15 |
| S5X1845-2 | 1800×4500 | 2 | 18(18-25) | 2-70 | 200 | 800-900 | 7-12 | 60-450 | 15 |
| S5X1845-3 | 1800×4500 | 3 | 18(18-25) | 2-70 | 200 | 800-900 | 7-12 | 60-450 | 22 |
| S5X1860-2 | 1800×6000 | 2 | 18(18-25) | 2-70 | 200 | 800-900 | 7-10 | 75-600 | 15 |
| S5X1860-3 | 1800×6000 | 3 | 18(18-25) | 2-70 | 200 | 800-900 | 7-12 | 75-600 | 30 |
| S5X1860-4 | 1800×6000 | 4 | 18(18-25) | 2-70 | 200 | 800-900 | 7-12 | 75-600 | 37 |
| S5X2160-2 | 2100×6000 | 2 | 18(18-25) | 2-70 | 200 | 800-900 | 7-12 | 85-700 | 22 |
| S5X2160-3 | 2100×6000 | 3 | 18(18-25) | 2-70 | 200 | 800-900 | 7-12 | 85-700 | 30 |
| S5X2160-4 | 2100×6000 | 4 | 18(18-25) | 2-70 | 200 | 800-900 | 7-11 | 85-700 | 37 |
| S5X2460-2 | 2400×6000 | 2 | 18(18-25) | 2-70 | 200 | 800-900 | 7-12 | 100-800 | 22 |
| S5X2460-3 | 2400×6000 | 3 | 18(18-25) | 2-70 | 200 | 800-900 | 7-11 | 100-800 | 30 |
| S5X2460-4 | 2400×6000 | 4 | 18(18-25) | 2-70 | 200 | 800-900 | 7-10 | 100-800 | 37 |
| S5X2760-2 | 2700×6000 | 2 | 18(18-25) | 2-70 | 200 | 800-900 | 7-12 | 120-900 | 30 |
| S5X2760-3 | 2700×6000 | 3 | 18(18-25) | 2-70 | 200 | 800-900 | 7-11 | 120-900 | 37 |
| S5X3072-2 | 3000×7200 | 2 | 20(20-25) | 2-70 | 200 | 800-900 | 7-11 | 150-1200 | 37 |
| S5X3075-2T | 3000×7200 | 2 | 20(20-25) | 2-150 | 300 | 800-900 | 7-12 | 180-1800 | 22×2 |
| S5X3075-3T | 3000×7200 | 3 | 20(20-25) | 2-150 | 300 | 800-900 | 7-12 | 180-1800 | 30×2 |
| S5X3680-2T | 3600×7500 | 2 | 21(20-25) | 2-150 | 300 | 800-900 | 7-12 | 225-2250 | 30×2 |
| S5X3680-3T | 3600×7500 | 3 | 20(20-25) | 2-150 | 300 | 800-900 | 7-12 | 225-2250 | 37×2 |
